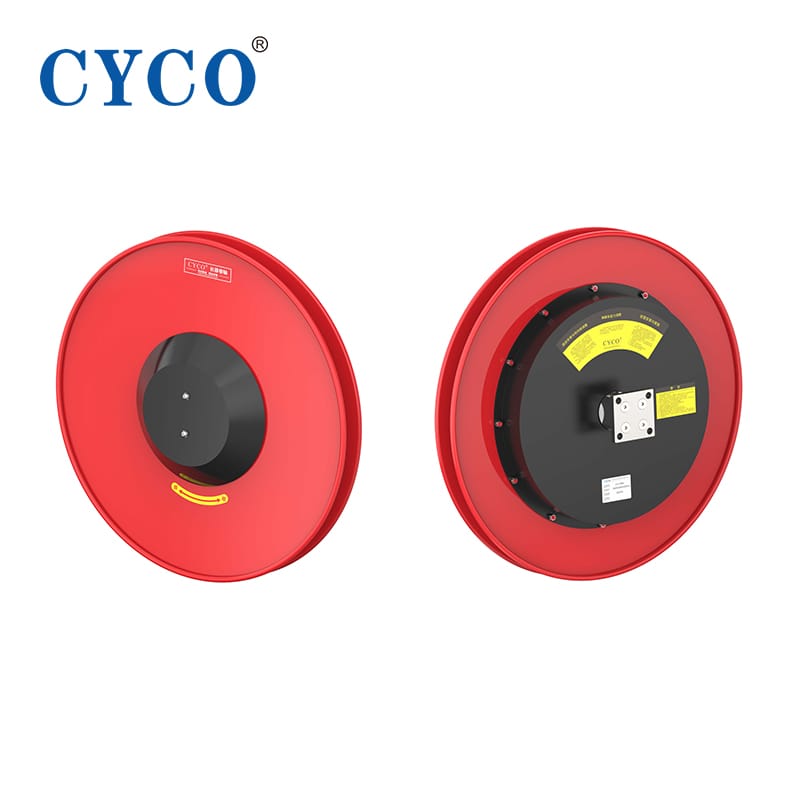

卷軸F584兩管法蘭安裝系列

F584 系列軟管卷盤是一款高性能卷盤，專為工業和商業應用中的高效軟管管理而設計。該卷盤結構堅固耐用，回縮系統平穩，軟管控制可靠，可確保操作簡便、長期可靠。是空氣、水和流體傳輸系統的理想選擇。

分類: 卷盤

卷盤沖壓成型：整體輕巧，強度牢固。直徑從12”到39”均有模具盤彈簧盒及罩殼均采用模具件。密封性好,重量輕，強度高。

耐腐蝕抗油污：卷盤采用電泳加噴塑工藝，整體耐腐蝕，抗油污,使用壽命長。

彈簧驅動：驅動穩定的彈簧作為動力。

長壽命旋轉接頭：30萬次使用壽命

高品質并聯軟管：最高壓力可達350bar

型號	重量	最大壓力	軟管內徑	軟管出口	卷軸進口	軟管長度	有效長度	尺寸
	kg	bar	mm	/	/	m	m	A	B	C
	CY-F584-17.5-2*6-X	39	300	6	M14*1.5	G3/8	17.5	17	210	115	584
	CY-F584-15.5-2*8-X	40	300	8	M16*1.5	G3/8	15.5	15	210	115	584
	CY-F584-13.5-2*10-X	41	300	10	M18*1.5	G3/8	13.5	13	210	115	584
	CY-F584-11-2*12-X	41	300	12	M22*1.5	G1/2	11	10.5	216	115	584
X為R或L，軟管出水口螺紋為內螺紋松螺母加24度錐面O型圈密封，默認顏色為黑色
